Napsáno od tercoplast dne 21. duben 2023. Zveřejněno v Prosvětlovací systémy.

Polykarbonátové zámkové panely

POLYKARBONÁTOVÉ ZÁMKOVÉ PANELY

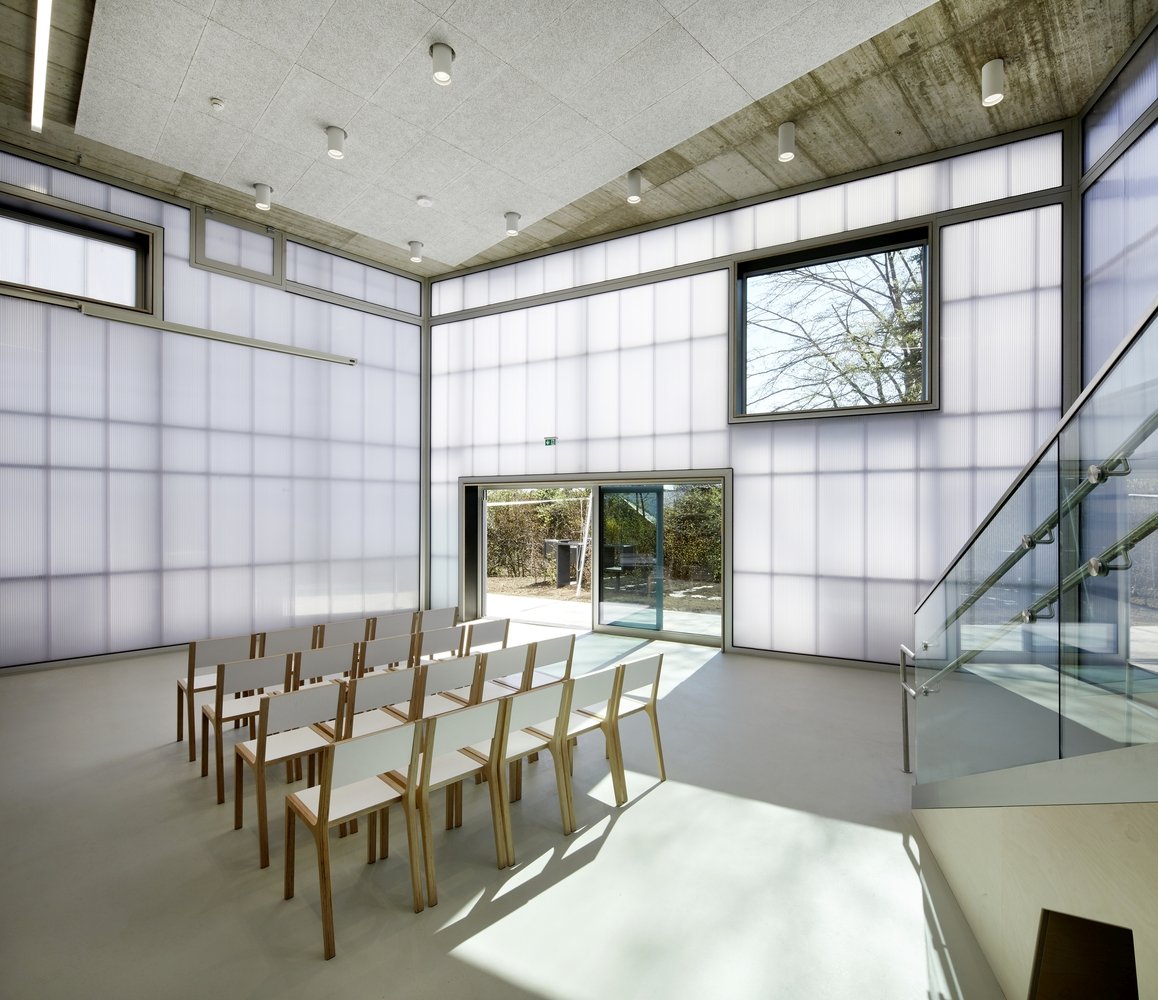

Zámkové panely jsou moderní a praktické řešení pro vytvoření transparentních a translucentních fasád. Variabilita barev a dostupných délek umožňuje obrovské možnosti při realizaci architektonických návrhů.

Ve stavebnictví jsou vhodné pro různé druhy aplikací. Umožňují vytvářet esteticky příjemná a funkční řešení fasád obchodních center, sportovních zařízení, letištních hal, průmyslových i občanských budov.

Výborně se hodí jako náhrada nebo alternativa sklobetonu a kopilotových zasklení.

Jejich výhodami ve srovnání se skleněnými prosvětlovacími systémy jsou nízká hmotnost a vynikající tepelně izolační vlastnosti.

Nejčastější uplatnění nacházejí zámkové panely jako svislé prosvětlovací pásy na výrobních halách a skladových prostorách, kde zabezpečují průnik denního světla do objektu, čímž pomáhají snižovat náklady na umělé osvětlení.

Panely se navzájem spojují systémem pero-drážka, což umožňuje vytvářet prosvětlovací pásy a transparentní fasády prakticky neomezené délky.

Montáž panelů se provádí na připravenou konstrukci pomocí systému obvodových hliníkových profilů.

Nabízíme produkty

LEXAN™ THERMOCLICK™
MACROLUX® MODULIT®

galerie realizací

G 580
G 848
G 2128
Bc 0133
Bc 0042
Bc 0090
G 2344
Steve 2

Číst dál...Polykarbonátové zámkové panely

Přečteno: 3326

Napsáno od Weboo s.r.o. dne 21. listopad 2022. Zveřejněno v Prosvětlovací systémy.

Bodové světlíky

Bodovy Svetlik
Bodový světlík - Dvojsklo
Kopule Se Sklem
Kopule
Dvouvrstvá kopule

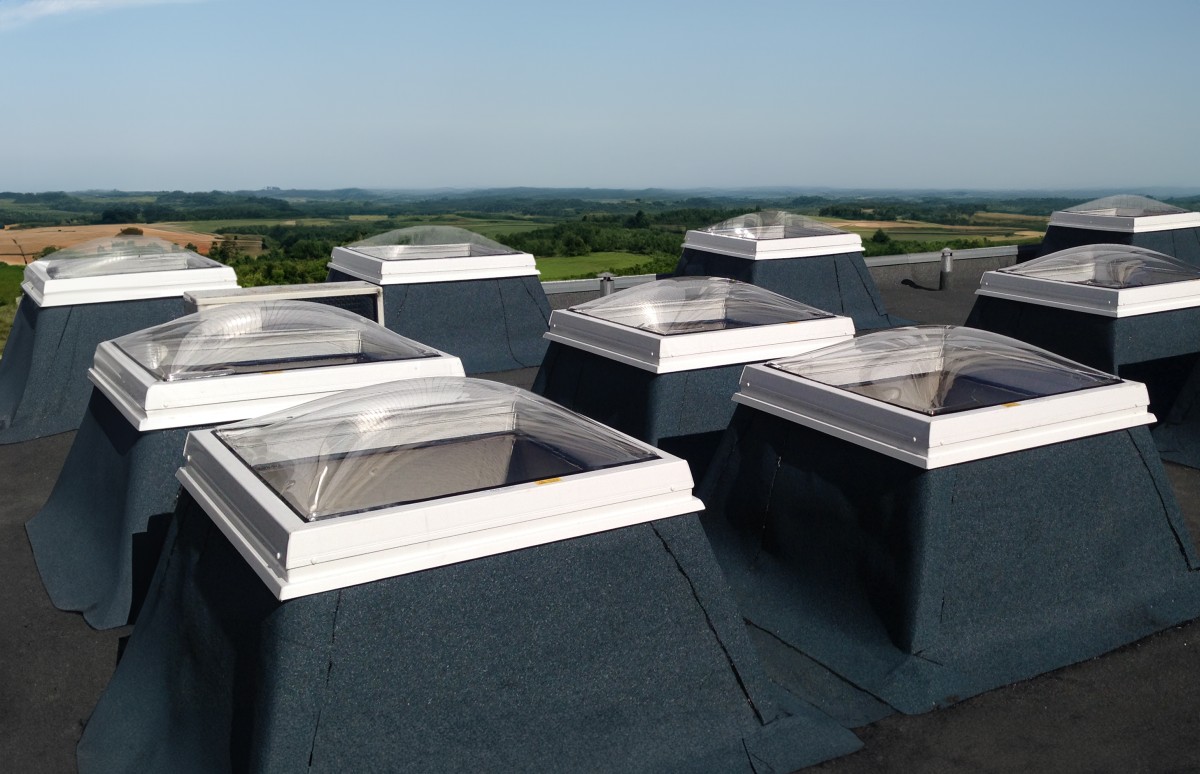

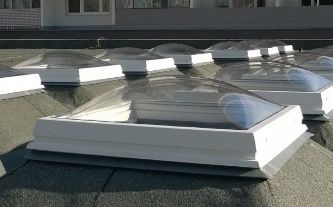

BODOVÉ (KOPULOVÉ) SVĚTLÍKY

na prosvětlení interiéru přímo přes střešní konstrukci. Díky bodovým světlíkům dostanete denní světlo na místa, kam nedosáhne přes běžná okna. Bodové střešní světlíky nabízejí možnost efektivního přísunu denního světla v průmyslových halách, skladových prostorách, veřejných budovách i rodinných domech.

Kopulové (bodové) střešní světlíky jsou primárně určeny pro instalaci na ploché střechy nebo střechy s mírným sklonem. Přínos použití kopulových světlíků spočívá v úspoře nákladů na drahá klimatizační zařízení, energie, údržbu a péči o vhodné pracovní prostředí. Pro splnění těchto podmínek nabízí výrobce řešení ve formě několika typů kopulových (bodových) světlíků, které tvoří výjimečný kompatibilní systém.

Kopule se instalují na střešní otvor nebo na střešní otvor olemovaný obrubou.

NABÍDKA ROZMĚRŮ A VARIANT BODOVÝCH SVĚTLÍKŮ

KŘÍDLO KOPULOVÉHO SVĚTLÍKU

Počet vrstev 2, 3 nebo 4
Barva vrchní výplně čirá nebo opál
Materiál horní vrstvy PMMA / PET-G / HETstop
Materiál spodních vrstev PMMA

Materiál izolační sklo ESG 6-16-VSG 44.2

Horní kalené, spodní bezpečnostní

Materiál sklo INTERM TF 44.2-HM88-6ESG

Horní kalené, spodní bezpečnostní + tep.folie

KŘÍDLO PLOCHÉHO SVĚTLÍKU*

Materiál PC komorová deska

Tloušťka desky 16, 25 nebo 32 mm
Barva desky čirá nebo opál

Materiál AL 1 mm – PUR 30 mm – AL 1 mm

Neprůhledné, neprůsvitné zasklení
Ug/Uw = 0,9/1,2 W/m2

*do 5° sklonu střechy je třeba doplnit 1-vrstvou PET-G kopule

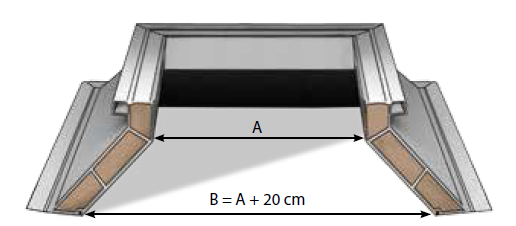

MANŽETA ŠIKMÁ

PVC tvrzený povrch + výplň polyuretanová tepelná izolace 30 mm
Výška 15, 30, 45, 60 nebo 75 cm

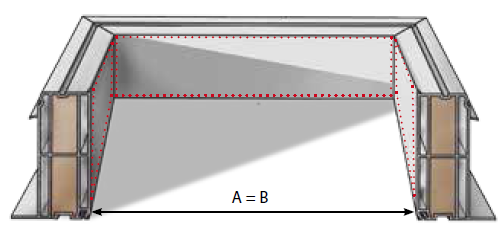

MANŽETA KOLMÁ

PVC tvrzený povrch + výplň polyuretanová tepelná izolace 30 mm
Výška 15, 30, 45, 60 nebo 75 cm

POMOCNÝ RÁM

PVC rám + PUR tepelná izolace

**Rozměr A**
Světlost cm	Kruhový ø cm
30 x 30	40
30 x 80	50
40 x 40	60
40 x 70	70
40 x 100	80
50 x 50	100
60 x 60	120
60 x 90	140
60 x 150	160
60 x 200	180
60 x 220	200
70 x 70
70 x 100
75 x 75
80 x 123
80 x 127
80 x 130
80 x 180
80 x 220
80 x 230
80 x 280
90x 90
90 x 120
90 x 150
100 x 100
100 x 130
100 x 150
100 x 160
100 x 200
100 x 220
100 x 230
100 x 250
120 x 120
120 x 150
120 x 180
120 x 210
130 x 130
130 x 160
130 x 190
130 x 220
130 x 230
130 x 250
140 x 140
150 x 150
160 x 160
160 x 220
160 x 230
160 x 250
180 x 180
200 x 200

Možnosti větrání a příslušenství

PEVNÉ KŘÍDLO Hlavní díl s výplní se připevňuje přímo na vyvýšenou manžetu (obrubu) nebo na pomocný rám.	OTEVÍRACÍ KŘÍDLO
	VĚTRÁNÍ		VÝLEZ NA STŘECHU
	MANUÁLNÍ ovládání Manuální otevírač Klika s háčkem	ELEKTRICKÉ ovládání Elektro motor zdvih 30 cm / 40 cm + ovládání	ELEKTRICKÉ ovládání El. motor s táhlem umožňuje větrání a otevřít až 90 °	MANUÁLNÍ ovládání Klička s řetízky, mechanickými nebo pneumatickými písty
PŘÍSLUŠENSTVÍ : dálkové ovládání, snímač větru a deště, ústředna, žaluzie, síť proti hmyzu, AL mříž

TECHNICKÉ SPECIFIKACE

Vybrané parametry křídla
Provedení		Ug/Uw W/m²K	Propustnost světla tr. / op.	Reakce na oheň
PMMA kopule	1 vrstva		93% / 89%	E
	2 vrstvy	2,64/2,32	80% / 75%
	3 vrstvy	1,75/1,64	75% / 70%
	4 vrstvy	1,31/1,30	70% / 65%
PC komorová	16 mm	1,40/1,37	54% / 47%	B-s2, d0
	25 mm	1,30/1,29	52% / 44%
	32 mm	0,9/0,98	52% / 44%
Izolační vrst. sklo SG6-16-VSG 44.2		1,1/1,26	76%	A,B
INTERM TF sklo 44.2-HM88-6ESG		0,7/0,95	67%	A,B
AL-PUR-AL		0,9/1,2	0%	-

Vybrané parametry manžety
Provedení			Up W/m²K
PVC šikmá + PUR 30 mm			0,88
PVC kolmá + PUR 30 mm			0,92
Laminátová + PUR 20 / 30 mm			1,12 / 0,88
Ocelová + ORSIL 50 mm			0,96

Konfigurátor pro cenovou nabídku

Číst dál...Bodové světlíky

Přečteno: 3958

Napsáno od Weboo s.r.o. dne 21. listopad 2022. Zveřejněno v Prosvětlovací systémy.

Pásové světlíky

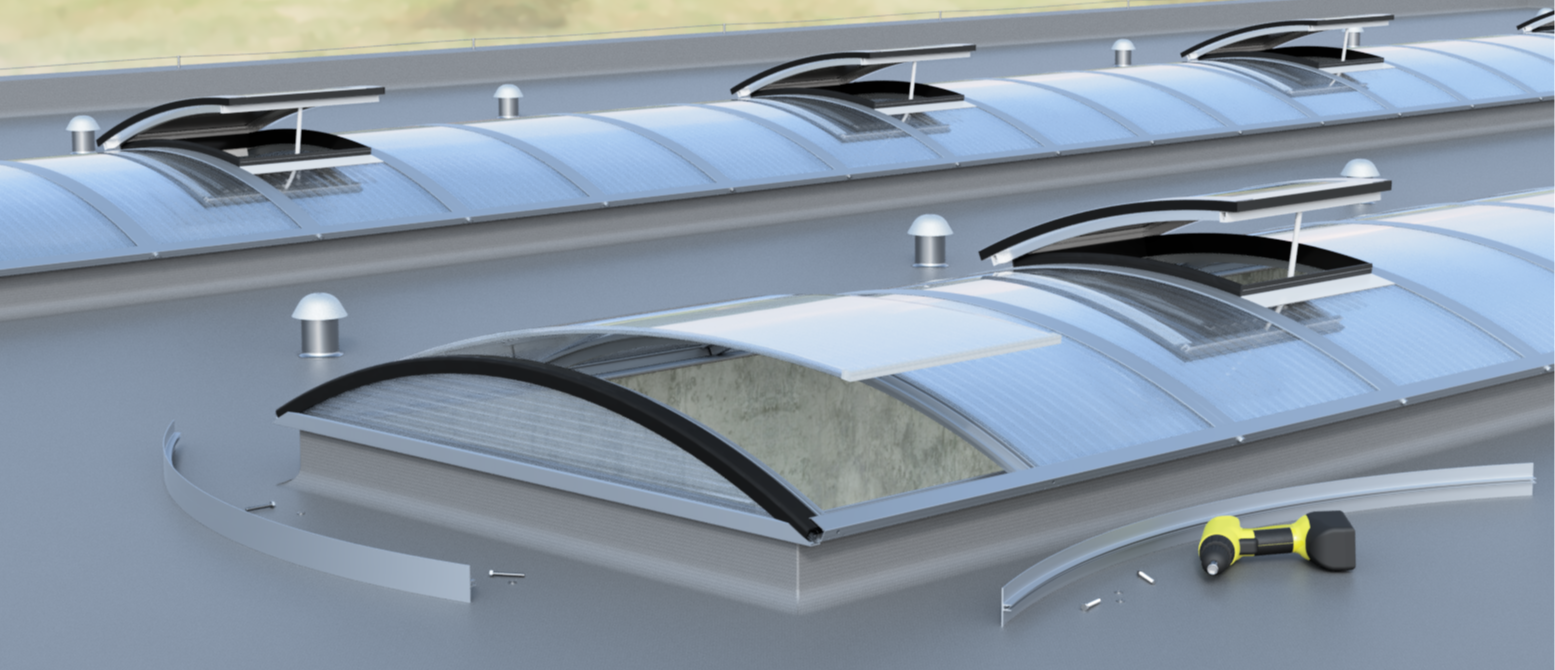

PÁSOVÉ OBLOUKOVÉ SVĚTLÍKY Z POLYKARBONÁTU

Slouží k prosvětlení výrobních a skladovacích hal skrz střešní konstrukci. Umožňují přístup denního světla i na místa vzdálenější od stěn. Spojují výhody hliníkového materiálu s komorovými polykarbonátovými deskami.

Nabízíme výrobu a kompletaci systémového řešení pásových obloukových světlíků z polykarbonátových desek.

Naše vyvinutá konstrukce vyrobená na Slovensku umožňuje použití polykarbonátových desek s
tloušťkou 10 - 25 mm.

POUŽITÉ KOMPONENTY

Konstrukce

ze speciálních hliníkových profilů
Gumová těsnění

z odolné EPDM gumy pro maximální životnost
Jednoduchá montáž

Zajištění zakružených upevňovacích lišt pouze dvěma šrouby.
Elektrické otevírání větracích křídel.

Lineárním motorem se zdvihem 300 mm
Výplň z polykarbonátových desek

Podle požadavků na tepelněizolační vlastnosti je možné použít desky s tloušťkou 10 mm - 25 mm.

Díky našemu širokému sortimentu polykarbonátových desek dokážeme jednoduše zajistit výplně světlíků polykarbonátovými deskami podle požadavků projektové dokumentace a nároků na tepelně izolační vlastnosti.

Vytvoříme cenovou nabídku.
Připravíme výrobní dokumentaci.
Vyrovnáme konstrukci a připravíme polykarbonáty.
Hotovou stavebnici dodáme i přímo na stavbu.

GEOMETRIE SVĚTLÍKU

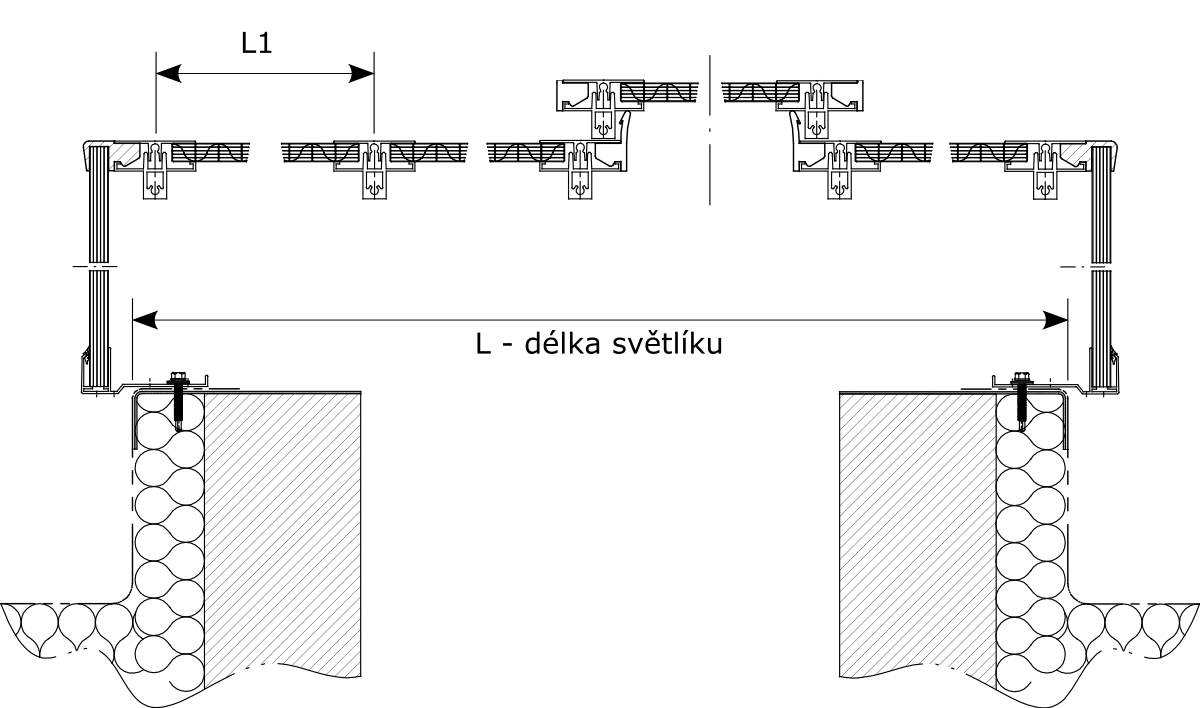

Podélný průřez

Délka světlíku L - vnější rozměr výškově výrazné manžety, obruč. Bez omezení je sestavena z jednotlivých nosných oblouků.

Vzdálenost oblouků L1 - je určena použitou deskou, nosným obloukem a zatížením větrem a sněhem.

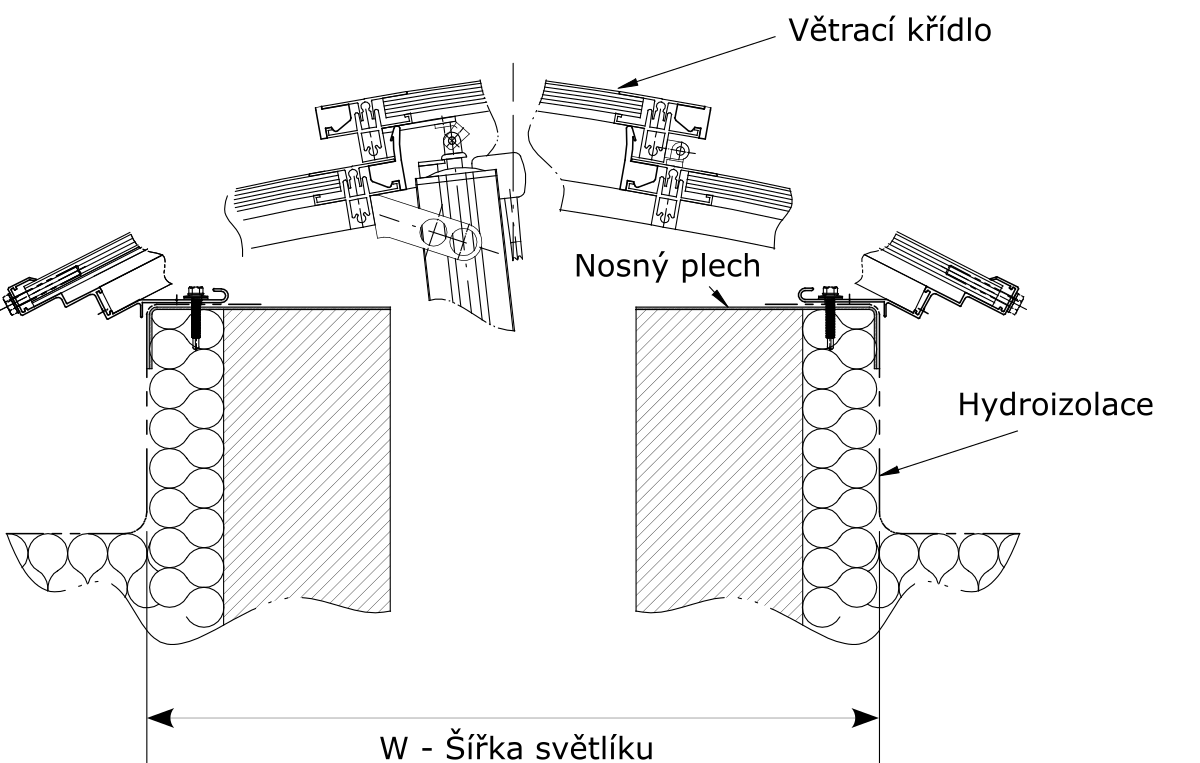

Příčný průřez

Šířka světlíku W - vnější rozměr vyvýšené manžety, obruby. Minimální rozměr je omezen úhlem paty profilu a povoleným minimálním poloměrem použité desky.

TECHNICKÉ SPECIFIKACE POLYKARBONÁTOVÝCH VÝPLNÍ

PARAMETRY OBLOUKOVÉHO SVĚTLÍKU, VÝPLNĚ
Polykarbonátové desky	Barva	Propustnost světla	Úplná propustnost záření g - hodnota*	Útlum hluku	U – hodnota W/m²K	Úhel patného profilu		Šířka světlíku W (m)
10 mm / 5RS	čirá	65 %	65 %	19 dB	2,48	28°	41°	1,48 – 6,2
	opál	60 %	59 %
	Solar Control IR	51 %	51 %
16 mm / 5X	čirá	59 %	48 %	21 dB	1,88	22°	27°	1,71 – 6,4
	opál	53 %	58 %
	Solar Control IR	43 %	45 %
16 mm / 7W	čirá	58 %	57 %	21 dB	1,88	22°	27°	1,71 – 6,4
	opál	45 %	45 %
	SC Silver	12 %	27 %
	HS Reflect opál	46 %	44 %
16 mm / 9X	čirá	54 %	54 %	21 dB	1,77	22°	27°	1,71 – 6,4
16 mm / 9X	opál	47 %	49 %	21 dB	1,77	22°	27°	1,71 – 6,4
20 mm / 9X	čirá	53 %	53 %	22 dB	1,59	22°		2,16 – 6,4
20 mm / 9X	opál	47 %	50 %	22 dB	1,59	22°		2,16 – 6,4
25 mm / 9X	čirá	51 %	52 %	23 dB	1,4	22°		2,72 – 6,4
25 mm / 9X	opál	44 %	47 %	23 dB	1,4	22°		2,72 – 6,4

Číst dál...Pásové světlíky

Přečteno: 3457
