PÁSOVÉ OBLOUKOVÉ SVĚTLÍKY Z POLYKARBONÁTU


Slouží k prosvětlení výrobních a skladovacích hal skrz střešní konstrukci. Umožňují přístup denního světla i na místa vzdálenější od stěn. Spojují výhody hliníkového materiálu s komorovými polykarbonátovými deskami.

Nabízíme výrobu a kompletaci systémového řešení pásových obloukových světlíků z polykarbonátových desek.

Naše vyvinutá konstrukce vyrobená na Slovensku umožňuje použití polykarbonátových desek s
tloušťkou 10 - 25 mm.

POUŽITÉ KOMPONENTY


Konstrukce

ze speciálních hliníkových profilů

Gumová těsnění

z odolné EPDM gumy pro maximální životnost

Jednoduchá montáž

Zajištění zakružených upevňovacích lišt pouze dvěma šrouby.

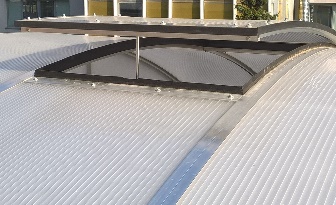

Elektrické otevírání větracích křídel.

Lineárním motorem se zdvihem 300 mm

Výplň z polykarbonátových desek

Podle požadavků na tepelněizolační vlastnosti je možné použít desky s tloušťkou 10 mm - 25 mm.

Díky našemu širokému sortimentu polykarbonátových desek dokážeme jednoduše zajistit výplně světlíků polykarbonátovými deskami podle požadavků projektové dokumentace a nároků na tepelně izolační vlastnosti.

  • Připravíme výrobní dokumentaci.

  • Vyrovnáme konstrukci a připravíme polykarbonáty.

  • Hotovou stavebnici dodáme i přímo na stavbu.

GEOMETRIE SVĚTLÍKU

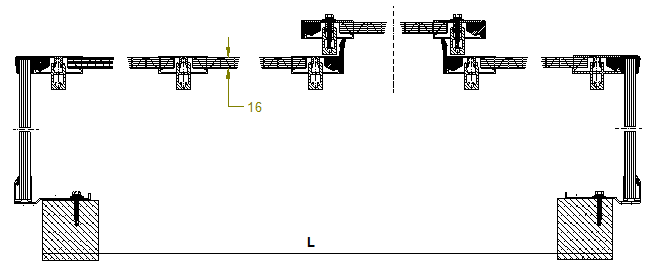

Podélný průřez

Délka světlíku L - vnější rozměr výškově výrazné manžety, obruč. Bez omezení je sestavena z jednotlivých nosných oblouků.

Vzdálenost oblouků L1 - je určena použitou deskou, nosným obloukem a zatížením větrem a sněhem.

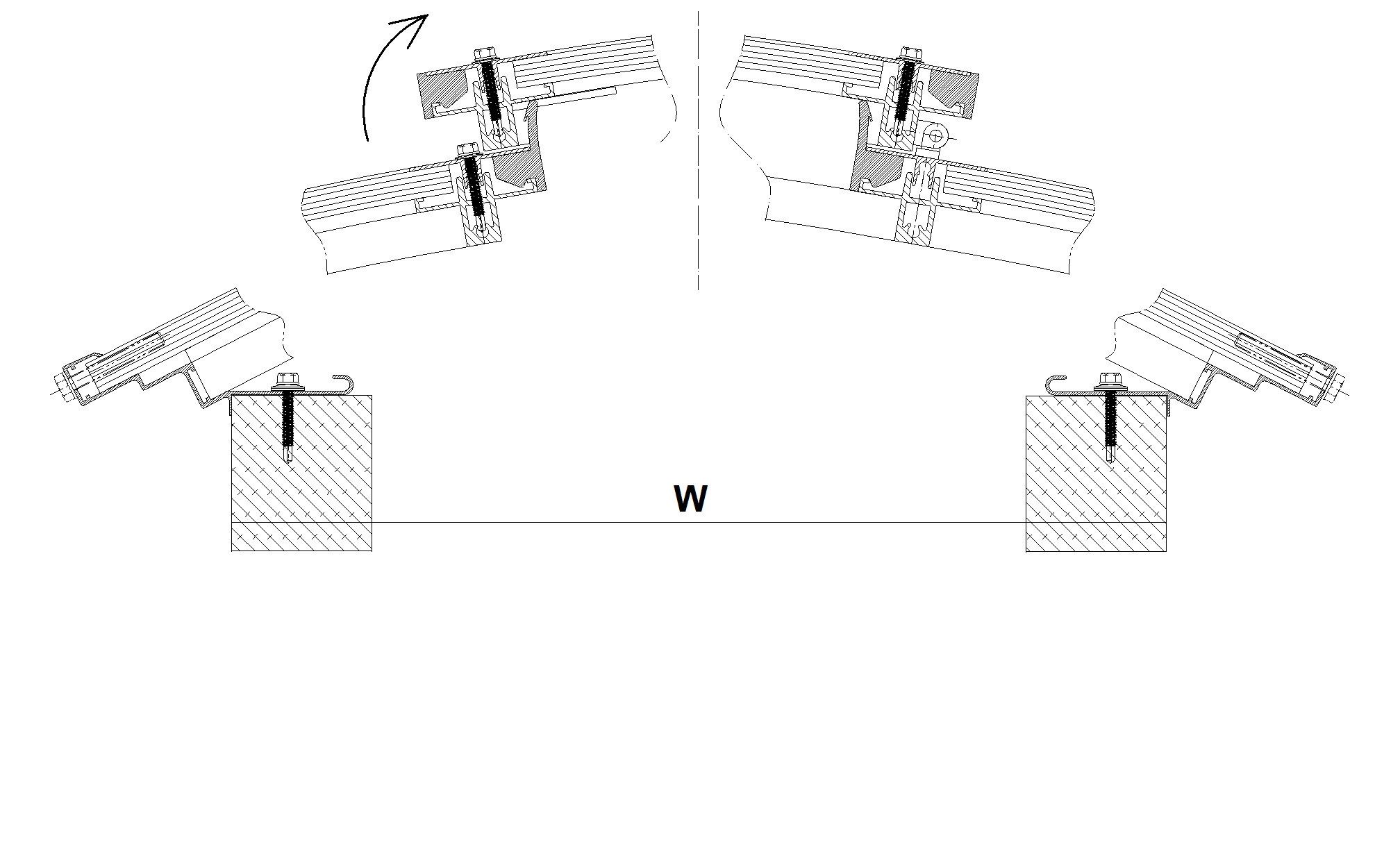

Příčný průřez

Šířka světlíku W - vnější rozměr vyvýšené manžety, obruby. Minimální rozměr je omezen úhlem paty profilu a povoleným minimálním poloměrem použité desky.

TECHNICKÉ SPECIFIKACE POLYKARBONÁTOVÝCH VÝPLNÍ


PARAMETRY OBLOUKOVÉHO SVĚTLÍKU, VÝPLNĚ
Polykarbonátové desky Barva Propustnost světla Úplná propustnost záření
g - hodnota*
Útlum hluku U – hodnota W/m2K Úhel patného profilu Šířka světlíku W (m)
10 mm / 5RS čirá 65 % 65 % 19 dB 2,48 28° 41° 1,48 – 6,2
opál 60 % 59 %
Solar Control IR 51 % 51 %
16 mm / 5X čirá 59 % 48 % 21 dB 1,88 22° 27° 1,71 – 6,4
opál 53 % 58 %
Solar Control IR 43 % 45 %
16 mm / 7W čirá 58 % 57 % 21 dB 1,88 22° 27° 1,71 – 6,4
opál 45 % 45 %
SC Silver 12 % 27 %
HS Reflect opál 46 % 44 %
16 mm / 9X čirá 54 % 54 % 21 dB 1,77 22° 27° 1,71 – 6,4
opál 47 % 49 %
20 mm / 9X čirá 53 % 53 % 22 dB 1,59 22° 2,16 – 6,4
opál 47 % 50 %
25 mm / 9X čirá 51 % 52 % 23 dB 1,4 22° 2,72 – 6,4
opál 44 % 47 %
