Macrolux® Modulit®
ZÁMKOVÉ PANELY MACROLUX® MODULIT®
-

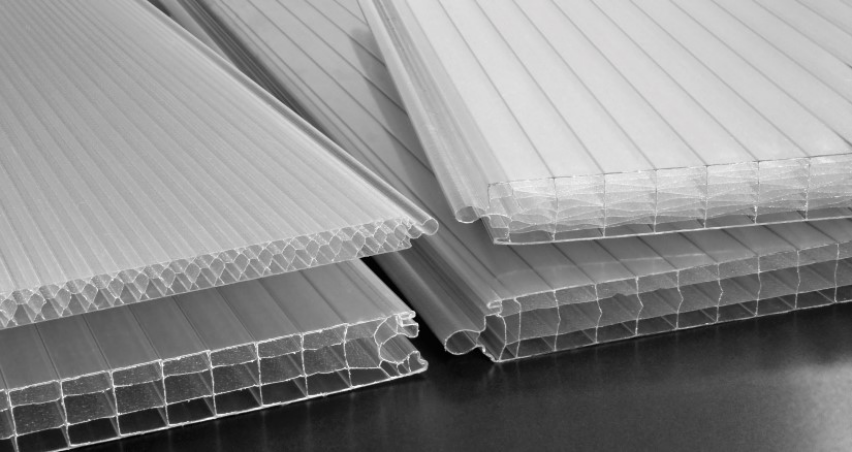

G 200
-
-

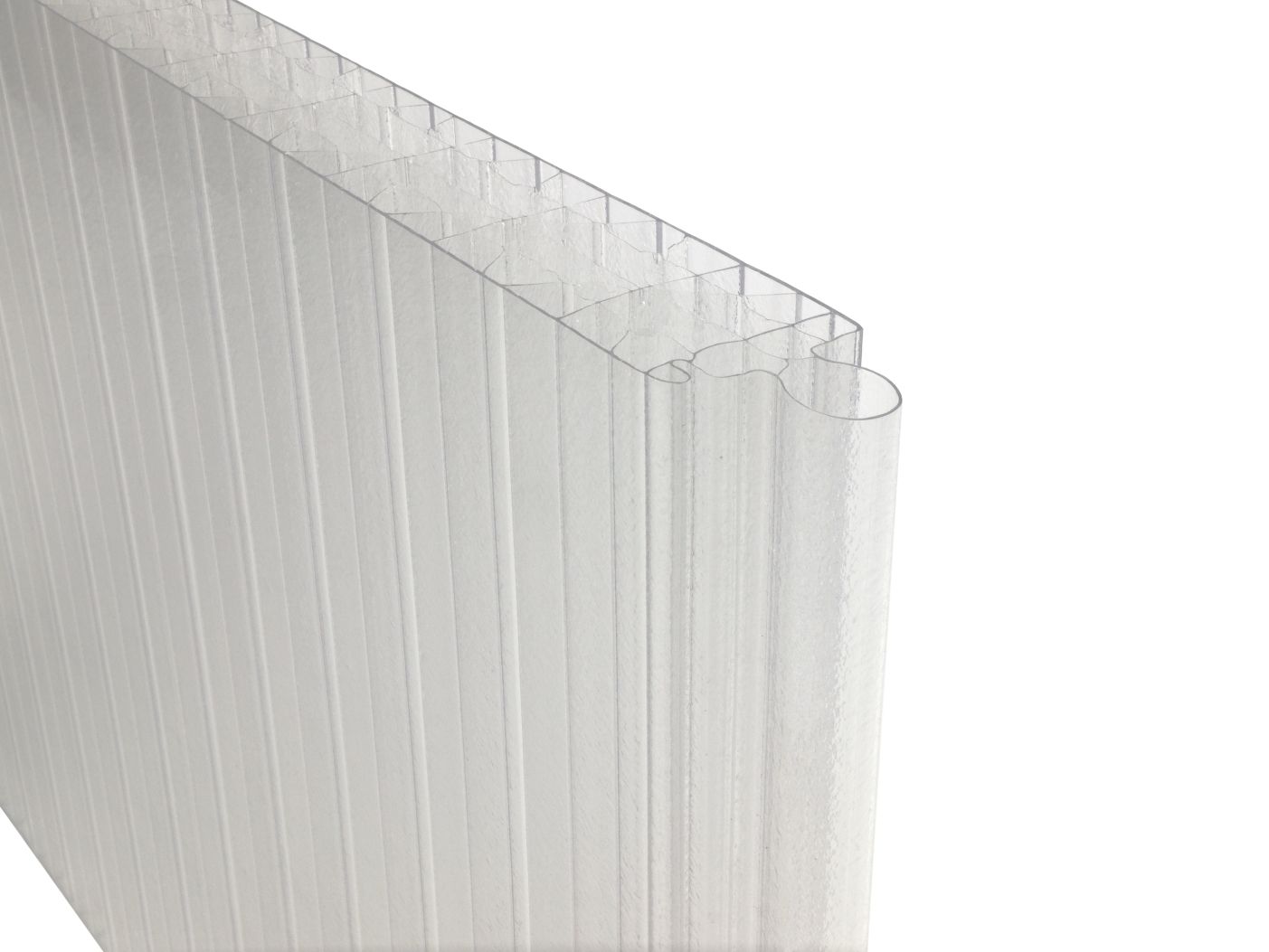

Cira 2

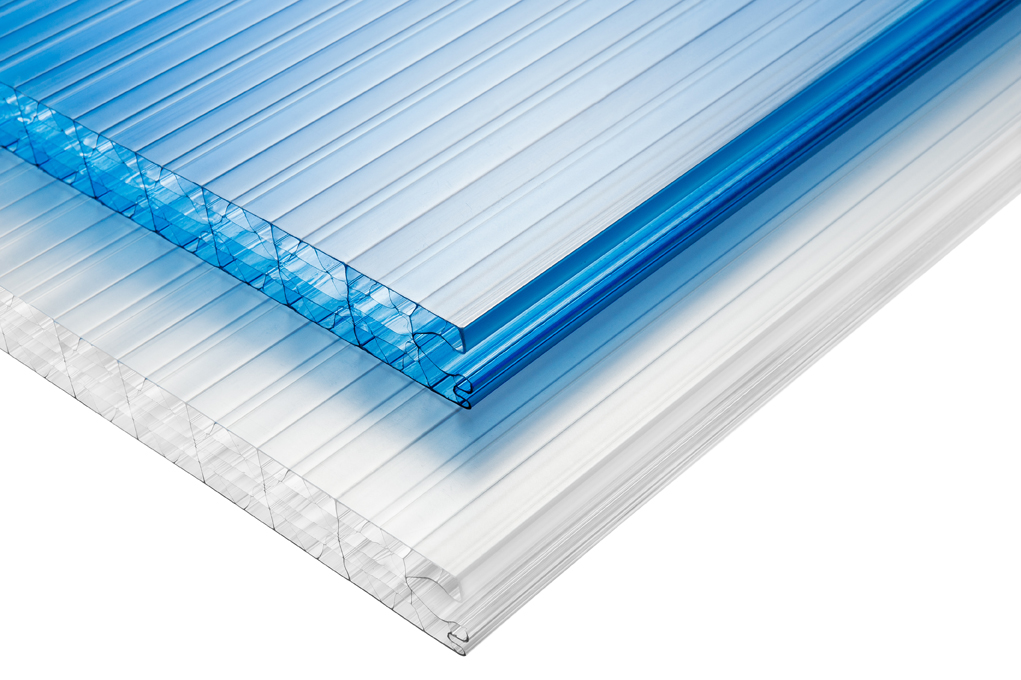

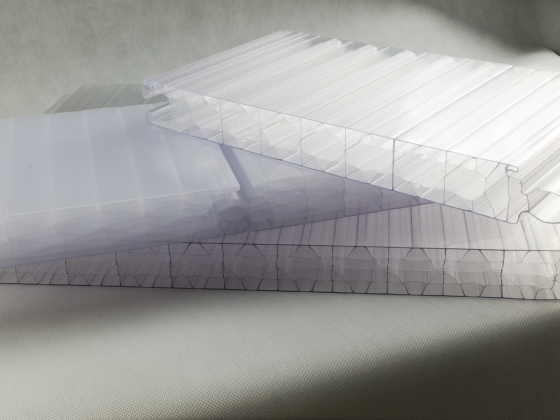

Modulit® je systém extrudovaných polykarbonátových panelů pro vytváření translucentních fasád, šikmých stěn a prosvětlovacích pásů.

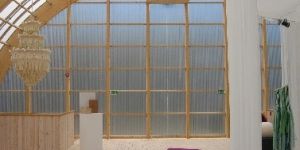

Je speciálně vytvořen pro jednoduché a čisté zasklení různých stavebních objektů jako jsou výrobní haly, plovárny, sportoviště, nákupní centra, administrativní stavby...

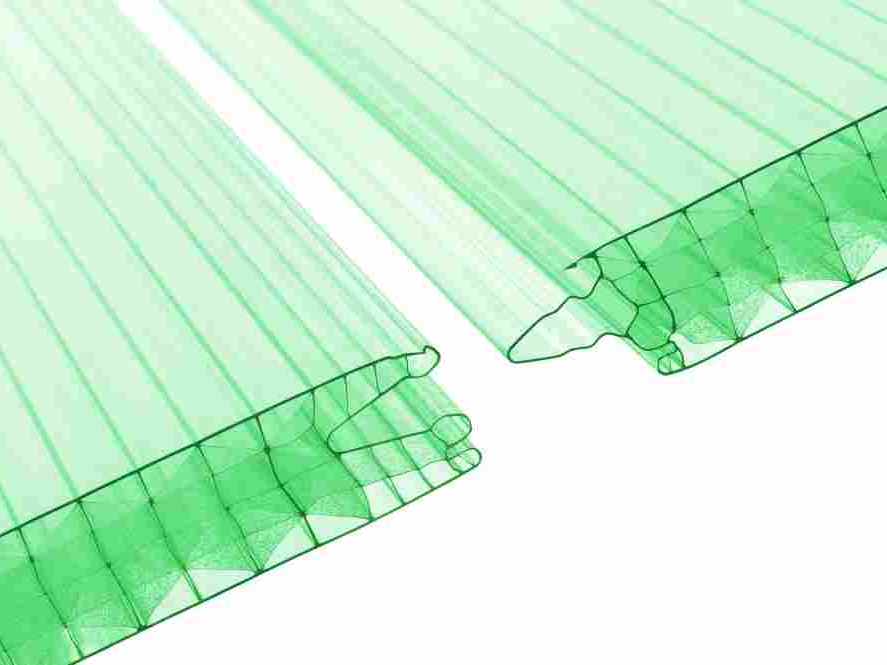

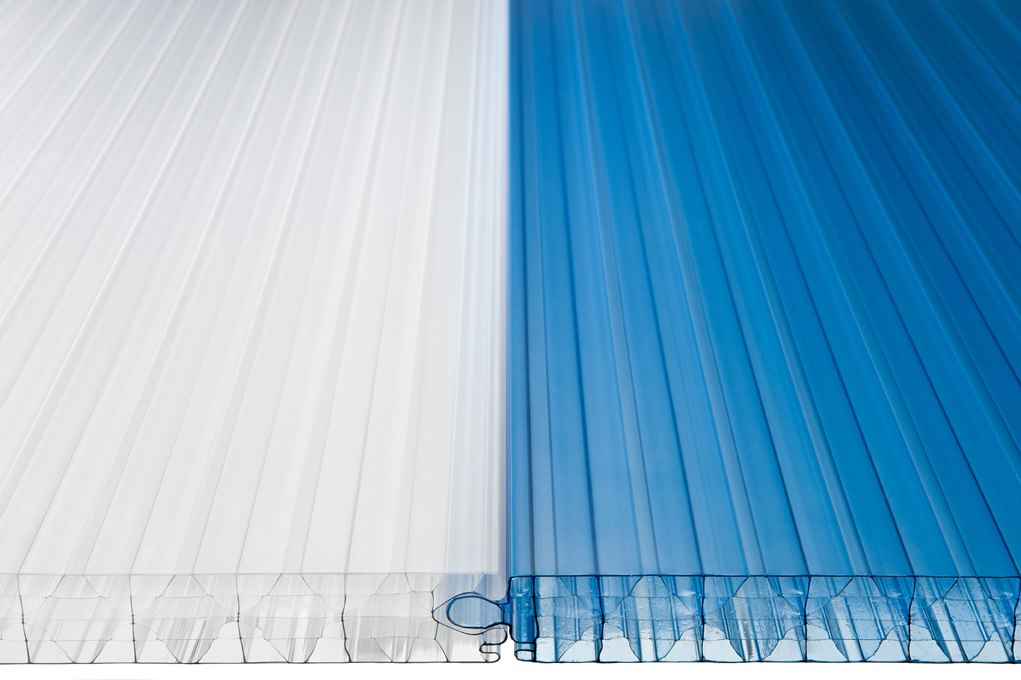

Panely se vzájemně spojují na způsob pera a drážky což umožňuje vytvářet rozsáhlé, hladké, zasklené plochy bez rušivých spojů. Jsou osazeny do hliníkového rámu vytvořeného ze speciálních obvodových profilů.
Z exteriérové strany je tak prosklená plocha na pohled hladká. V případě delších desek, v závislosti na zatížení, jsou desky z vnitřní strany příčně podepřeny vhodným profilem.
Do zasklených ploch lze zakomponovat větrací křídla (okna) i prvky pro aktivní větrání.
VARIANTY A TECHNICKÉ SPECIFIKACE
| Tloušťka | Šířka | Hmotnost | U-hodnota | Útlum hluku | Propustnost světla | G-hodnota | |||||
| mm | mm | Kg/m² | W/m².K | dB | čirá | opál | čirá | opál | |||
|
|
|||||||||||
| 20 | 495 | 2,5 | 2 | 20 | 52 % | 31 % | 64 % | 49 % | |||
|
|
|||||||||||
| 40 | 5OO | 3,7 | 1,5 | 21 | 74 % | 51 % | |||||
|
|
|||||||||||
| 40 | 338 | 4 | 1,3 | 23 | 58 % | 37 % | 66 % | 54 % | |||
|
|
|||||||||||
| 40 | 5OO | 4 | 1,3 | 23 | 58 % | 37 % | 66 % | 54 % | |||
|
|
|||||||||||
| 4O | 490 | 4,3 | 0,97 | 24 | 43% | 28% | 50% | 44% | |||
| 5O | 5OO | 5 | 0,91 | 24 | 41% | 27% | 50% | 43% | |||
| 55 | 495 | 5,4 | 0,87 | 25 | 39% | 27% | 50% | 43% | |||
| 6O | 495 | 6 | 0,83 | 26 | 44% | 18% | 51% | 39% | |||

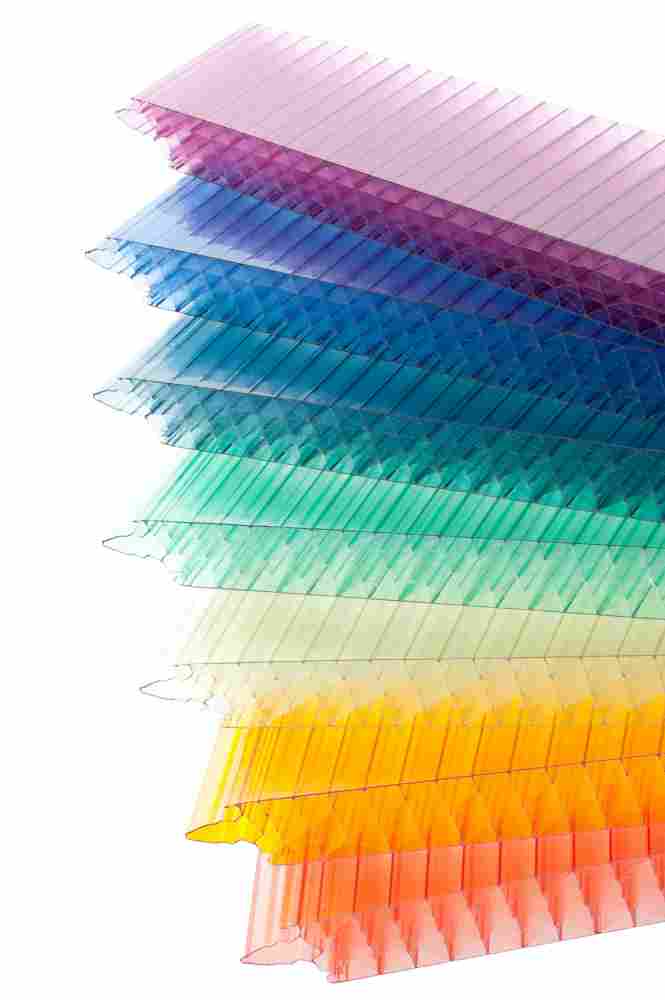

STANDARDNÍ BARVY
- Čirá
- Opál
Panel Modulit® se vyrábí v délce 6 m nebo 7 m.
Pro větší projekty je možná výroba délky podle potřeby do 13,5 m i jiná barva - dle vzorníku.
VLASTNOSTI
- Nízká hmotnost 2,5 - 6 kg/m²
- Koextrudovaná UV ochrana
- Výborné tepelně izolační vlastnosti 2,0 - 0,83 W/m²K
- Tloušťky 20 – 60mm
- Vysoká nárazová odolnost
- 10 letá limitovaná záruka na stálobarevnost a mechanickou odolnost
Využití
- Průsvitné fasády
- Prosvětlovací pásy
- Rekonstrukce stávajících prosvětlení
( náhrada sklobetonu a kopilitu ) - Šikmé stěny
- Shedové světlíky
SYSTÉM OBVODOVÝCH PROFILŮ
Systém obvodových profilů a těsnění pro zámkové panely umožňuje jednoduchou a pohodlnou montáž prosvětlovacích systémů na fasády a do stavebních otvorů na budovách. Profily jsou ukotveny o nosnou konstrukci a panely se do profilů pohodlně zasouvají jeden vedle druhého, díky čemuž je samotná montáž technicky nenáročná. Tento systém umožňuje vytvářet rozsáhlé, souvisle prosklené plochy libovolné délky.
Profily jsou v nabídce s povrchovou úpravou SILVER ELOX.
PROFILY S PŘERUŠENÝM TEPELNÝM MOSTEM
-

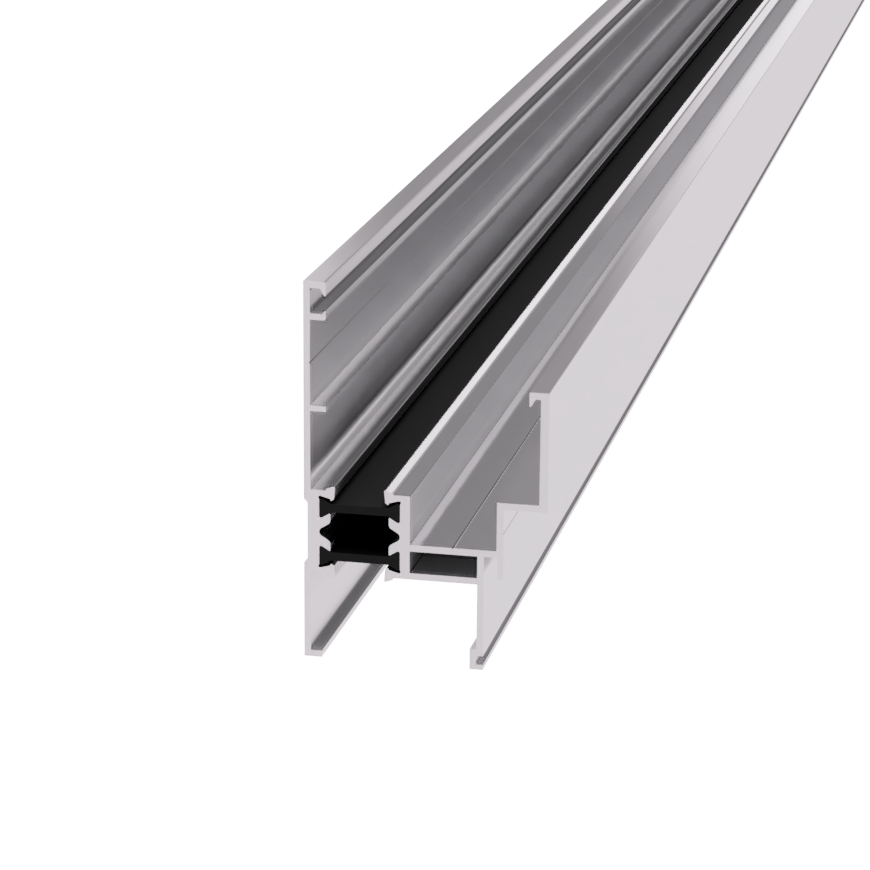

DOLNÍ profil
Pro upevnění dolní hrany panelů.
-

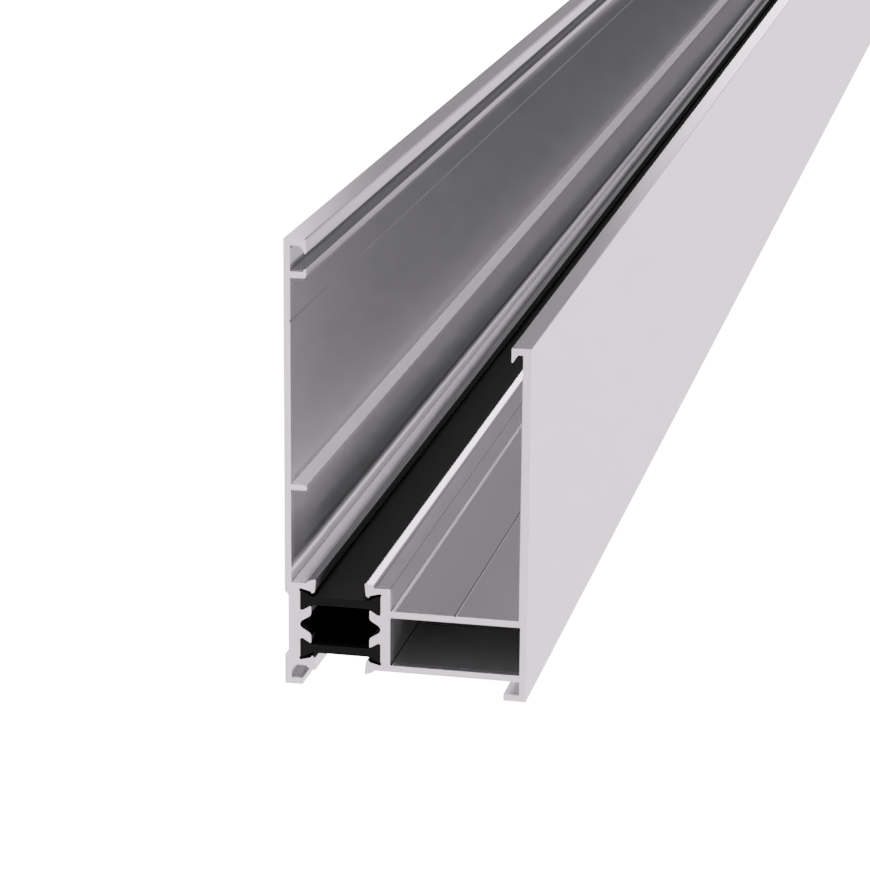

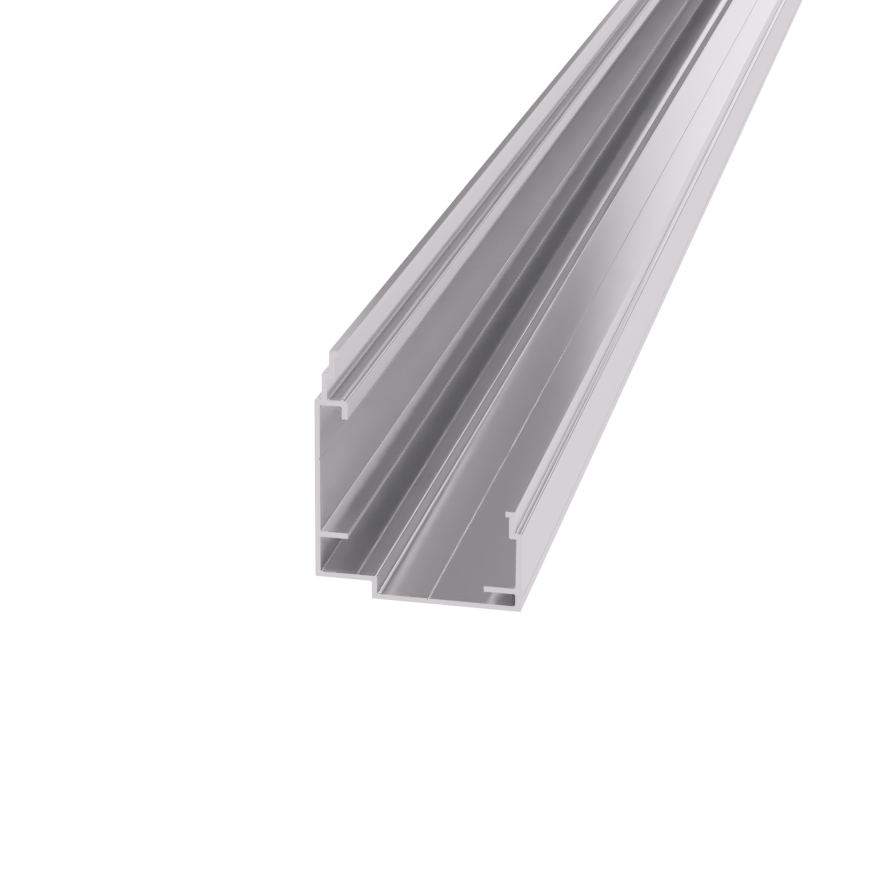

HORNÍ / BOČNÍ PROFIL
Pro zajištění horní hrany panelů a jako svislá opora na bočních hranách.
-

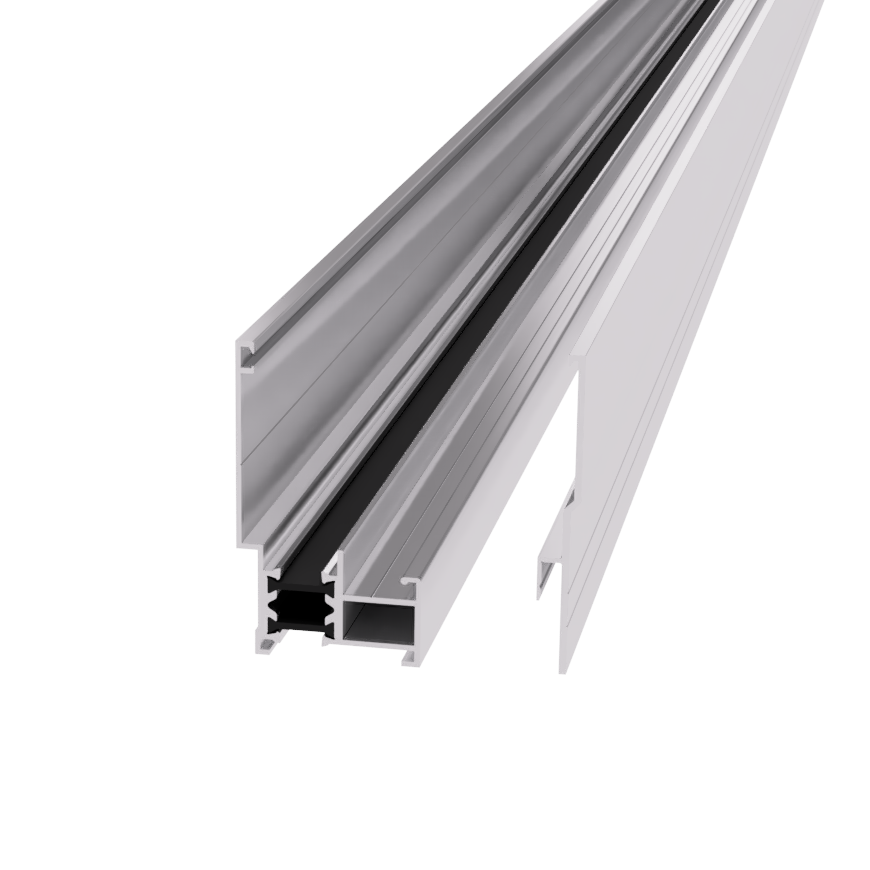

SLOŽENÝ BOČNÍ PROFIL
Speciální složený boční profil pro usnadnění osazení posledního panelu.
-

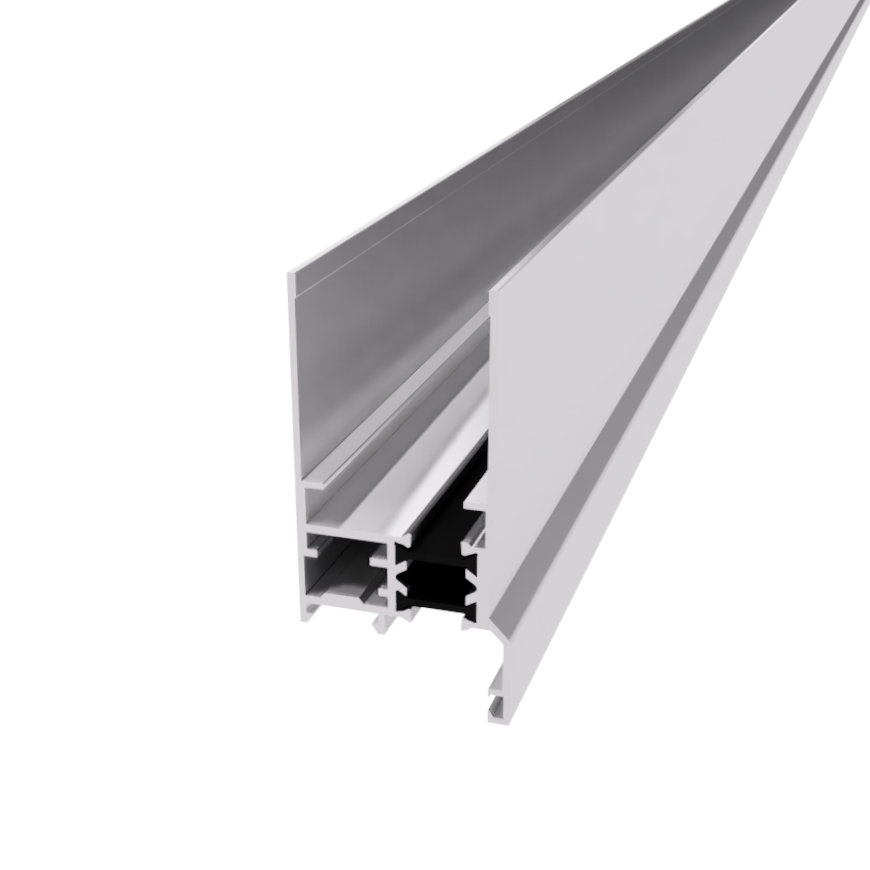

OKENNÍ PROFIL
K vytvoření větracích křídel (oken) v plochách zasklených zámkovými panely
STANDARDNÍ HLINÍKOVÉ PROFILY
-

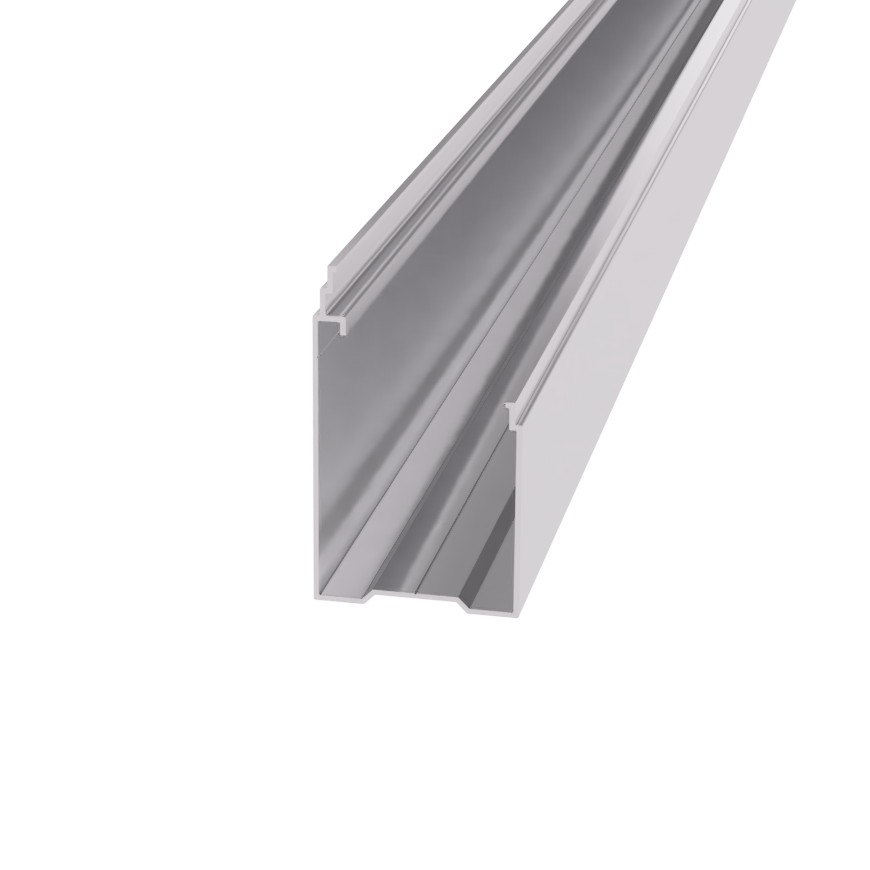

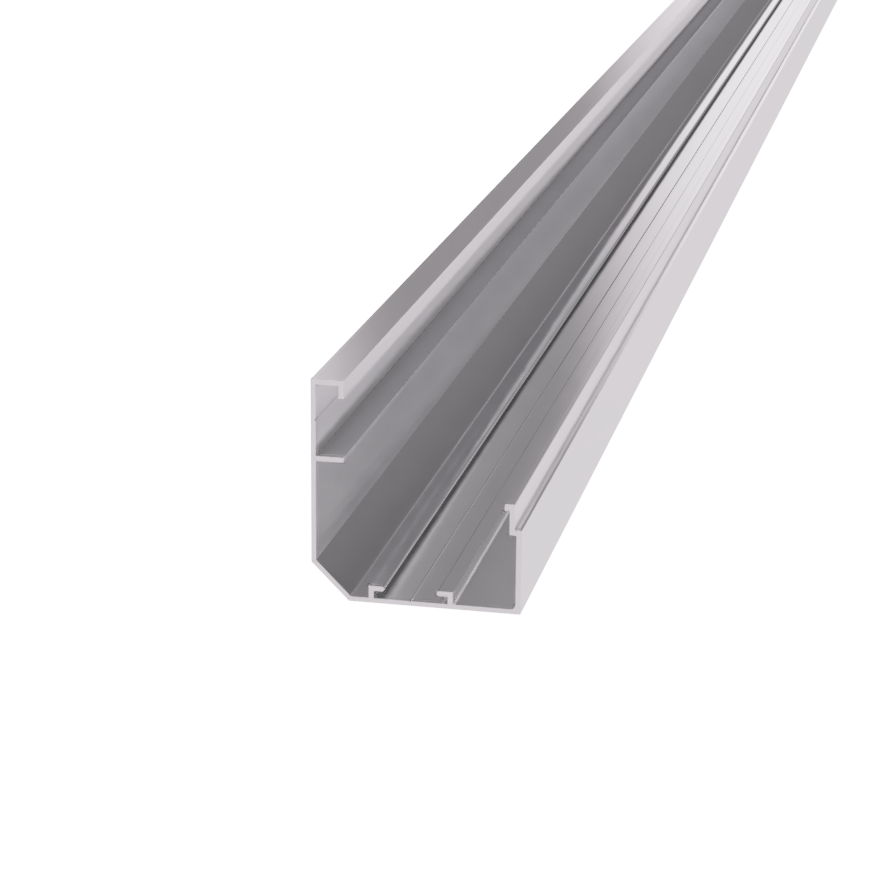

DOLNÍ profil
Pro upevnění dolní hrany panelů.
-

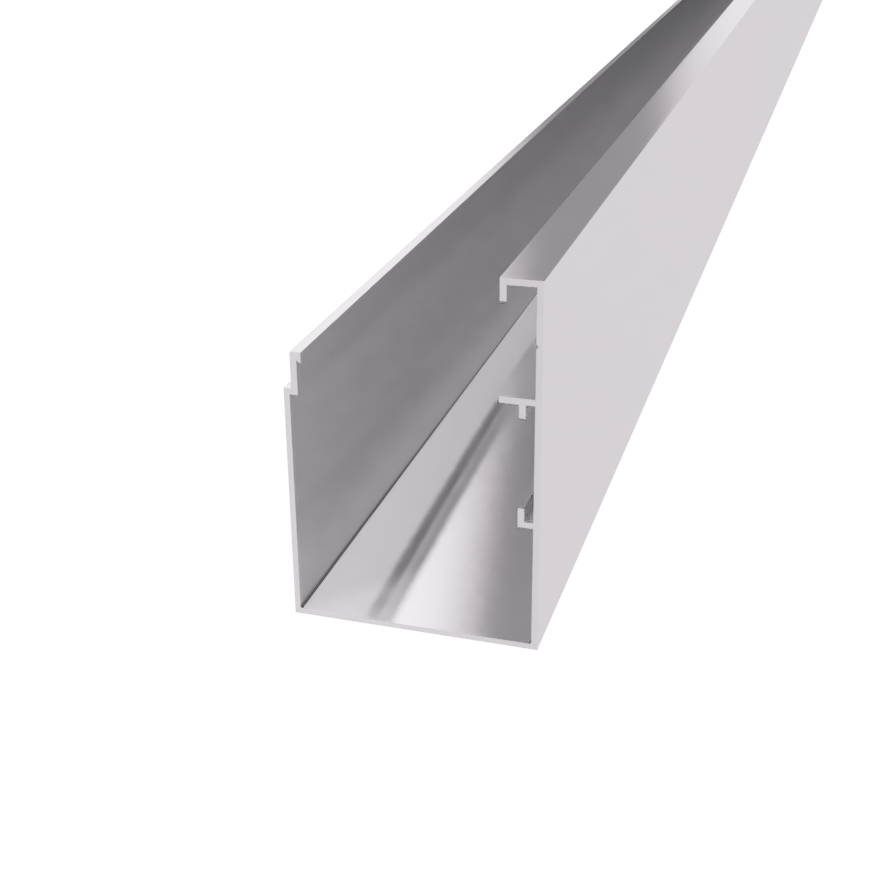

HORNÍ / BOČNÍ PROFIL
Pro zajištění horní hrany panelů a jako svislá opora na bočních hranách.
-

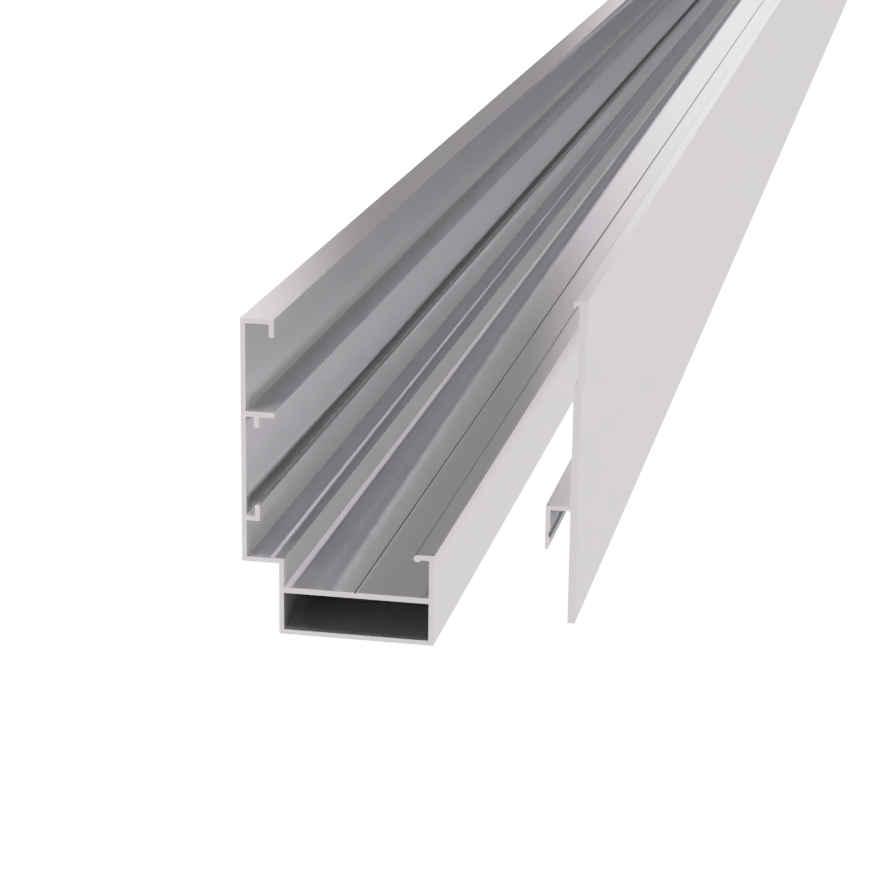

SLOŽENÝ BOČNÍ PROFIL
Speciální složený boční profil pro usnadnění osazení posledního panelu.
-

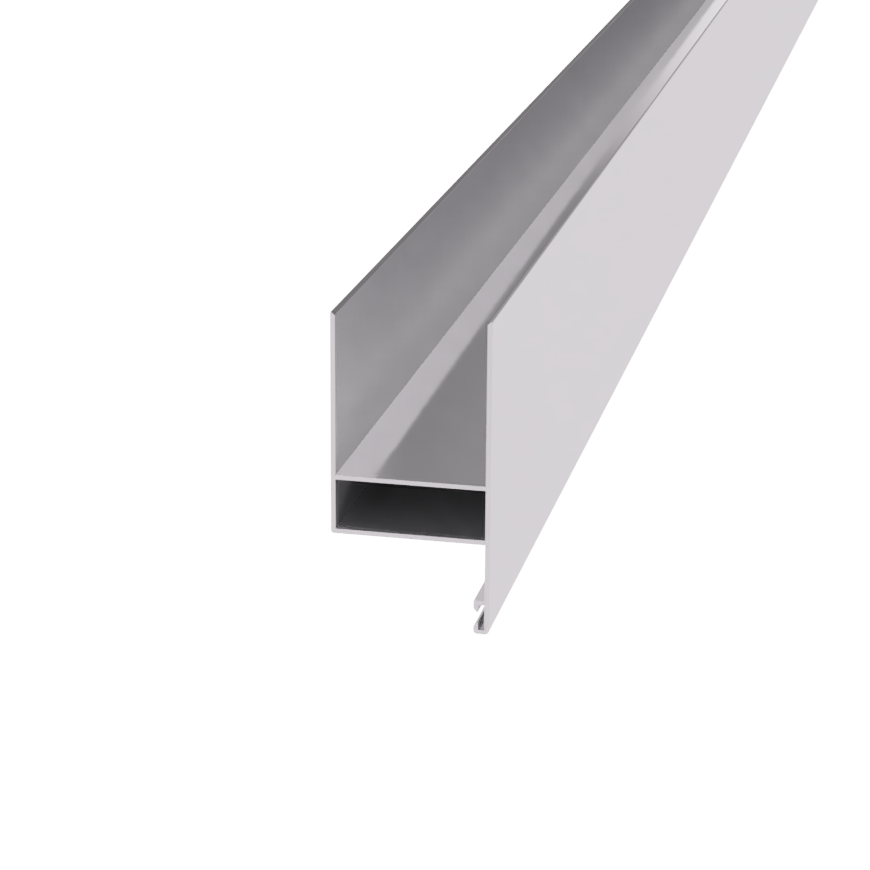

OKENNÍ PROFIL
K vytvoření větracích křídel (oken) v plochách zasklených zámkovými panely.
-

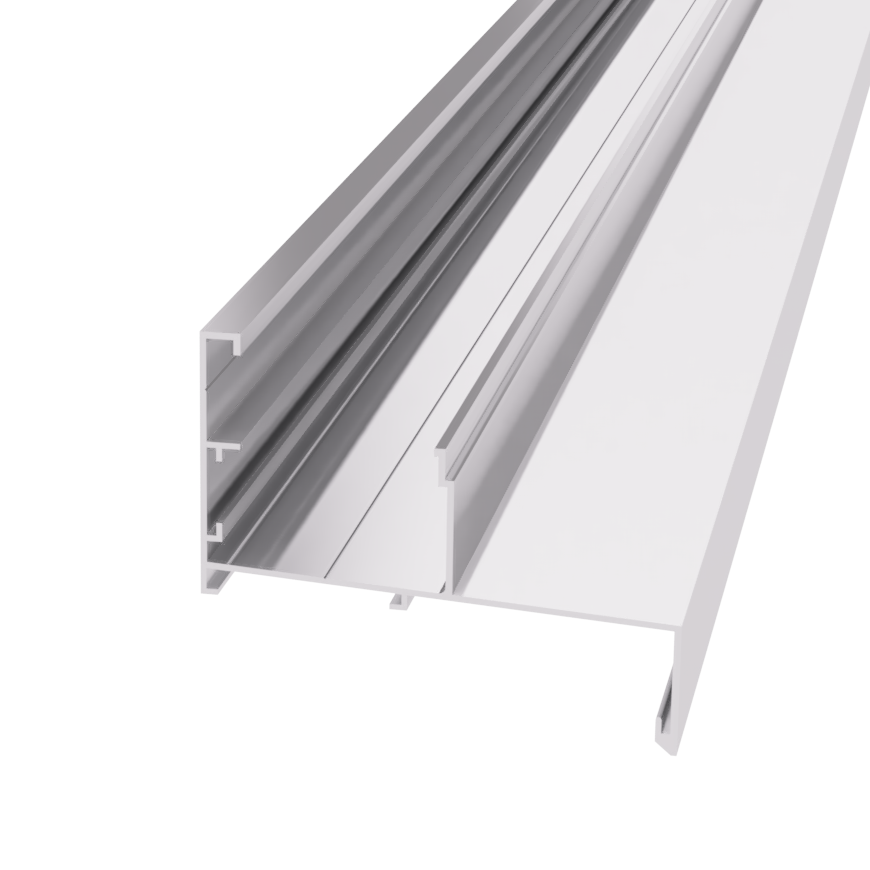

DOLNÍ PROFIL S PARAPETEM
Slouží k osazení dolní hrany panelů. Parapet zajistí odtékání vody bez nutnosti oplechování.
-

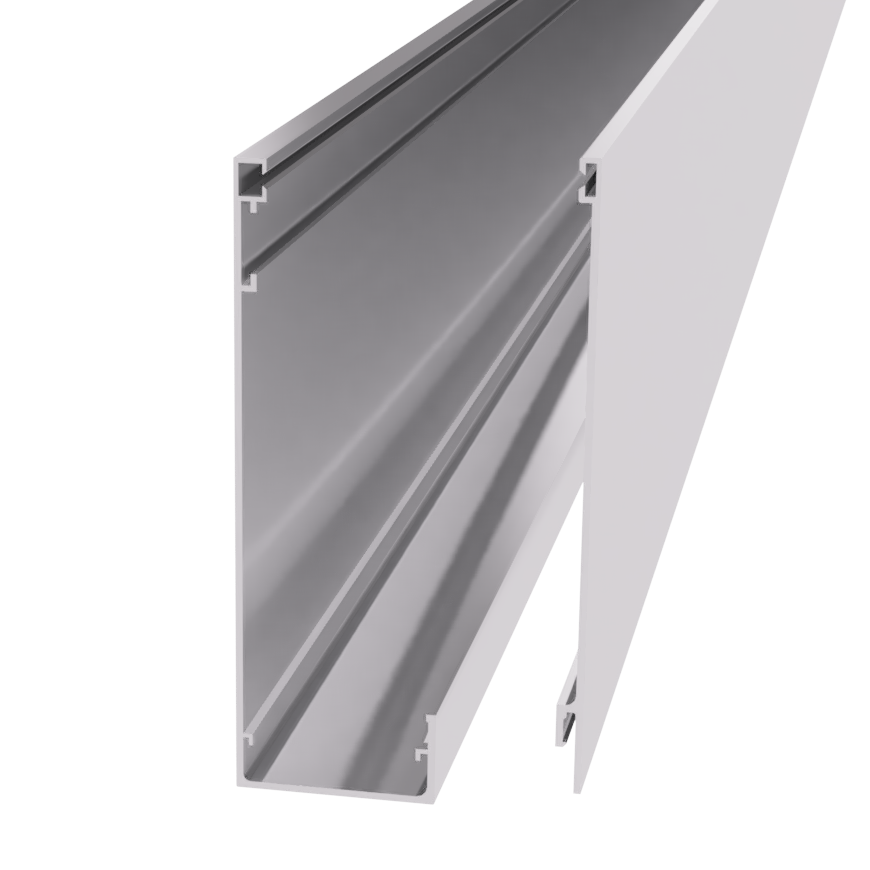

PRODLOUŽENÝ HORNÍ PROFIL
Slouží k osazení horní hrany panelů v případě, kdy je zasklená plocha vyšší než 7m.
